Control de Flujo

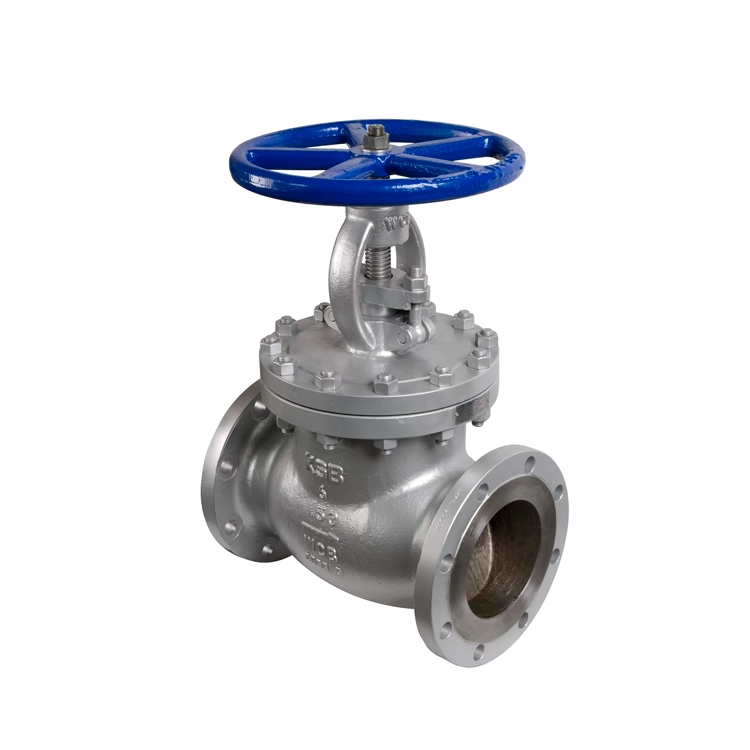

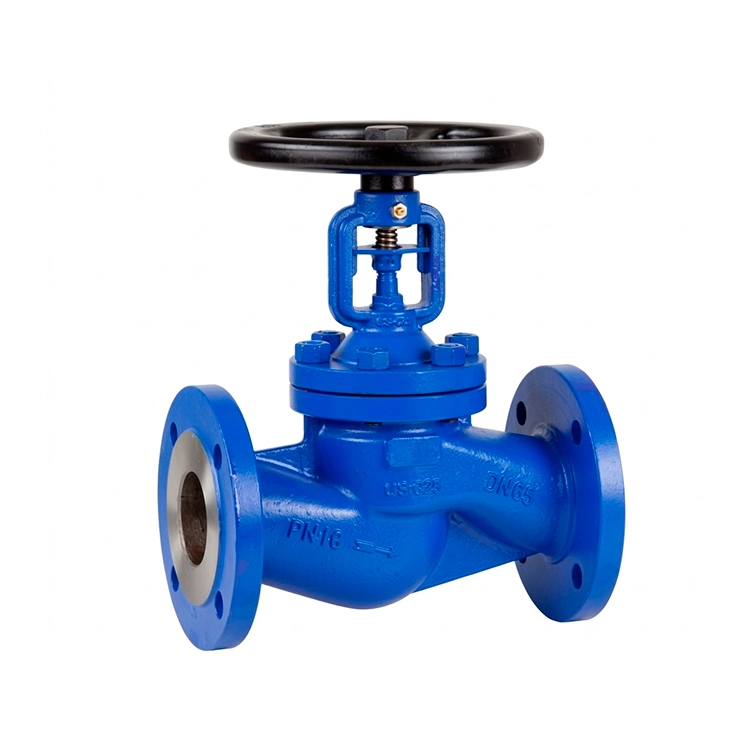

Válvulas de globo
Tamaños:
½” a 48” (DN15 – DN1200)
Clases de presión:
150, 300, 600, 900, 1500, 2500
Configuración:
Paso completo o paso reducido
Caracteristicas:
Normas de Diseño
Diseñadas conforme a:
- API 600 (válvulas de acero fundido)
- API 602 (válvulas forjadas compactas)
- ASME B16.34
Dimensiones cara a cara según ASME B16.10
Bridas conforme a ASME B16.5 / B16.47
Extremos para soldadura según ASME B16.25
Materiales de Construcción
Cuerpo y Bonete:
- ASTM A216 WCB / WCC (Acero al carbono)
- ASTM A351 CF8M / CF8 (Acero inoxidable)
- Duplex / Super Duplex (F51 / F55)
Trim:
- 13Cr / F6a
- SS316 / Monel / Inconel
- Asientos con recubrimiento Stellite para servicio severo
Pernos:
- ASTM A193 B7 / A320 L7
- Empaques:
- Espiralados (Grafito / PTFE)
Certificaciones y Cumplimiento
- NACE MR0175 / MR0103 (servicio ácido)
- Diseño fire-safe (API 607 / API 6FA)
- Baja emisión fugitiva (ISO 15848 / API 624)
- PED 2014/68/EU (marcado CE)
- CRN (Canadá – cumplimiento TSSA)
Tipos de Conexión
- Bridadas:
- RF (Raised Face)
- RTJ (Ring Type Joint)
- Soldadura a tope (BW)
- Socket Weld (SW)
- Roscadas (NPT) para aplicaciones de menor diámetro
Sellado y Desempeño
- Asiento metal-metal para alta temperatura y servicio abrasivo
- Opcional asiento blando para cierre hermético
- Pruebas de fugas conforme a:
- API 598 / MSS SP-61
- Diseño con backseat para protección del vástago
Bonete tipo pressure seal disponible para alta presión
Operación y Actuación
- Operación manual (volante o con reductor)
- Actuación eléctrica (AUMA, Rotork, entre otros)
- Actuación neumática o hidráulica
- Ideales para regulación y control de flujo
Aplicaciones en Oil & Gas
Upstream:
- Sistemas de cabezal de pozo
- Colectores de producción
Midstream:
- Control de flujo en tuberías
Downstream:
- Refinerías y plantas petroquímicas
Servicios auxiliares:
- Vapor, condensado, agua de alimentación
