Control de Flujo

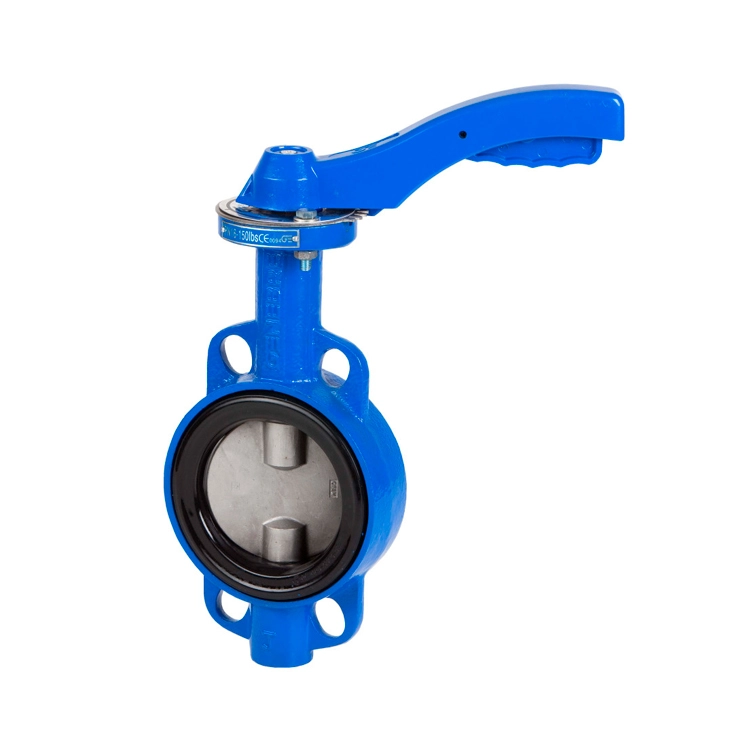

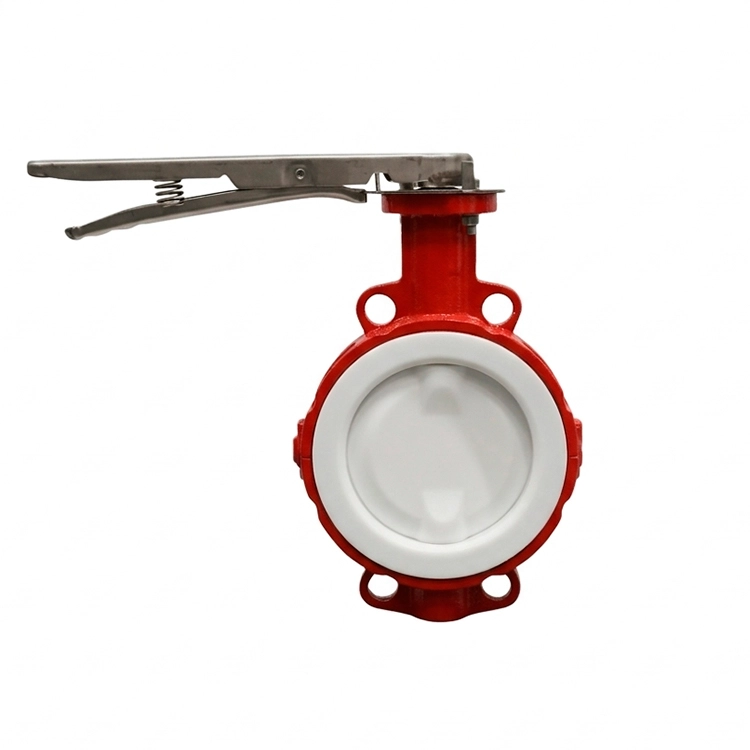

Válvula de Mariposa
Tamaños:
2” a 60” (DN50 – DN1500)
Presión:
– Clase 150 / 300
– PN10 / PN16 / PN25
Configuraciones:
– Concéntrica
– Doble offset
– Triple offset
Caracteristicas:
– Normas de Diseño
- API 609 – Válvulas mariposa (alto desempeño / excéntricas)
- ASME B16.34 – Clasificación presión-temperatura
- MSS SP-67 / MSS SP-68 – Válvulas mariposa
- ASME B16.5 / B16.47 – Bridas
- ASME B16.10 – Dimensiones cara a cara
– Materiales de Construcción
Cuerpo:
- Hierro dúctil / acero al carbono (WCB / WCC)
- Acero inoxidable (CF8 / CF8M)
- Duplex / Super Duplex
- Disco:
- Acero inoxidable / acero al carbono recubierto
- Opciones en aleaciones resistentes a corrosión
- Asientos:
- EPDM, NBR, PTFE (servicio general)
- Metal-metal (alta temperatura)
- Goma / poliuretano (minería – abrasión)
- Eje:
- Acero inoxidable
– Tipos de Conexión
- Wafer (entre bridas)
- Lug (montaje independiente)
- Compatible con bridas:
- ANSI / ASME
- DIN / EN
– Sellado y Desempeño
- Sellado bidireccional (válvulas resilientes)
- Bajo torque de operación
- Cierre hermético (soft seat)
- Alta resistencia a desgaste (minería)
- Diseño de alto desempeño para condiciones severas
- Pruebas conforme a API 598
– Funcionamiento
- Operación:
- Manual (palanca, reductor)
- Actuadores eléctricos, neumáticos o hidráulicos
- Apertura rápida (¼ de vuelta)
- Diseño compacto y ligero
- Bajo mantenimiento
– Aplicaciones en petróleo
- Líneas de proceso
- Refinerías y petroquímicas
- Sistemas de gas y vapor
- Servicios auxiliares
– Aplicaciones en Minería
- Transporte de slurry
- Sistemas de agua de proceso
- Relaves y concentrados
- Plantas de procesamiento mineral
– Certificaciones y Cumplimiento
- NACE MR0175 / MR0103 (servicio ácido)
- API 609 (cuando aplica)
- Fire-safe (opcional)
- PED 2014/68/EU (CE)
- CRN (Canadá – TSSA)
– Características Claves
- Diseño compacto y económico
- Instalación sencilla
- Alta versatilidad de aplicaciones
- Amplia disponibilidad de materiales
- Excelente desempeño en oil & gas y minería
